Рекомендации по освещению производственных помещений

Особенности промышленного освещения

Первостепенное значение для выбора системы освещения производственных помещений имеют точность выполнения зрительных работ, характер производственных процессов, наличие естественного освещения.

Для общего освещения промышленных помещений используются все современные источники света: светодиоды, люминесцентные и газоразрядные лампы высокого давления. Оптимизация освещения зависит от большого количества факторов, в частности, от типа производства, параметров помещения, условий эксплуатации, требований по энергоэффективности.

Общее освещение в промышленных помещениях реализуется с помощью линейных светильников и точечных световых приборов.

В линейных осветительных приборах применяются люминесцентные и LED лампы в форм – факторе Т5 G5, Т8 G13, длиной 600, 1200 и 1500 мм. Линейные люминесцентные светильники устанавливаются индивидуально или в линию, могут быть 1, 2 и 4-х ламповыми.

В последнее время активно применяются линейные светодиодные ретрофитные лампы и световые приборы на основе LED модулей. Часто такие светильники имею высокий класс защиты до IP65, например ДСП44 Flagman, имеют название "защищенные", например водозащищенные WP waterproof.

В осветительных установках с точечными световыми приборами используются светодиоды большой единичной мощности, газоразрядные лампы высокого давления, реже линейные ЛЛ. Круглосимметричные светильники с КСС типа «К» или «Г» имеют традиционное название «глубокоизлучатели» или High Bay (для высоких пролетов), применяются для помещений с высотой установки от 8 м. В них используется газоразрядные источники света высокого давления (ГРИС ВД). С металлогалогенными лампами (МГЛ) светильники имеют название ГСП, например ГСП15 Goliaf. Светильники «Low Bay» (для низких пролетов) с высотой установки 4 - 8 м имеют специальные зеркальные отражатели и называются ГПП/ГВП, например ГПП05 Terminal . В светильниках «F-High Bay» используются лампы Т5НО мощностью 49, 54, 80 Вт. Такие светильники с зеркальными отражателями, например ЛСП69 Box, имеют специфичную КСС. Применяются на промпредприятиях и складах. Светодиодные светильники (например ДСП12 Space) обладают большой единичной мощностью, имеют индивидуальную или групповую оптику для получения специальных КСС.

Осветительные установки с точечными светильниками требуют меньшего количества приборов, дают меньшую равномерность и имеют индивидуальное подключение.

Точечные осветительные установки наиболее выгодны при большой (свыше 8 - 12 м) высоте помещений. При этом снижается негативный эффект от перекрывания светового потока объектами или выхода из строя одного светильника.

Линейные осветительные установки требуют большего числа светильников, обеспечивают лучшую равномерность. При условии магистрального подключения снижаются затраты на монтаж.

При выборе обязательно необходимо учитывать температуру эксплуатации. Стандартные люминесцентные лампы имеют ограничения по применению при высоких или очень низких температурах, так как снижается эффективность, за исключением специальных люминесцентные лампы, например Т12 Polar. Светодиоды и газоразрядные источники света высокого давления могут использоваться в широком диапазоне температур при постоянном уровне эффективности. Исключение составляют «горячие» цеха, где должны применяться специальные светильники, например ГСП15 Goliaf.

Для организации аварийного освещения могут использоваться светильники с мгновенным зажиганием: светодиодные, люминесцентные с ЭПРА, с лампами прямого включения типа ДРВ.

Нормативные показатели освещения помещений.
Требования к освещению помещений промышленных предприятий приведены в СНиП 23-05-95 в редакции СП 52.13330.2011. и отраслевых нормах. Нормы приводятся в соответствии с точностью зрительной работы, наименьшему размеру объекта различения, разряду зрительной работы, контрасту и характеристике фона. Нормируется минимальное значение освещенности на рабочей поверхности (E, лк), показателя ослепленности P и коэффициента пульсации (Кп,%), а также – коэффициент естественной освещенности КЕО. Например, для общего наблюдения за ходом производственного процесса или работ средней точности Еm =200 лк, Кп до 20%.

Энергоэффективность осветительной установки определяется приведенной удельной мощностью (она может быть на уровне 1,5 - 3 Вт/м2/100лк), по СП 52.13330.2011 нормируемый параметр – максимально допустимая удельная установленная мощность (Вт/м2).

Рекомендованные показатели освещения помещений СП 52.13330.2011 (СНиП 23-05-95)
Характеристика зрительной работы, разряд
Наивысшей точности, I 5000 2000 <10
Очень высокой точности, II 4000 1000-2000 <10
Высокой точности, III 2000 750-1500 <15
Средней точности, IV 750 300-750 <20
Малой точности, V
200 <20
Грубая, VI
200 <20

Подсоединение светильников к сети осуществляется в соответствии с ПУЭ. Подсоединение светильников с мощными газоразрядными лампами (МГЛ, ДНаТ, ДРЛ) к сети должно осуществляться кабелем с повышенной рабочей температурой не ниже 1300С, например ПГРК 3х0,75.

Сравнение световых приборов (СП) с линейными и точечными источниками света (ИС)
  Линейные ИС Линейные ИС Линейные ИС Линейные ИС Линейные ИС
Тип источника света ЛЛ LED ЛЛ МГЛ LED
Тип светового прибора ЛСП44 Flagman ДСП12 Space ЛСП69 Box ГСП05 HB ДСП18 Rainbow

Требования к освещению
Количество большое большое среднее среднее среднее
Освещенность высокая высокая средняя средняя средняя
Равномерность высокая высокая средняя средняя средняя
Диммирование + + + - +
Мгновенное зажигание + + + - +
Условия монтажа и эксплуатации
Температура эксплуатации от -15 до +450С от -30 до +450С от -15 до +450С от -30 до +450С от -30 до +450С
Зависимость светового потока от температуры эксплуатации + - + - -
Высота установки, м 2-8 2-8 8-16 6-24 8-20
Цветопередача RA больше 80 больше 80 больше 80 70-90 больше 80
Цветовая температура, К 3000-6500 3000-6500 3000-6500 3000-6500 3000-6500
Наличие магистральной системы возможно возможно нет нет нет
Сочетание аварийного и рабочего освещения + + + + +
Точечная замена перегоревших источников света - - - + -
Первоначальная стоимость средняя средняя/
высокая
средняя низкая высокая
Эффективность
Удельная мощность, Вт/м2/100 лк 2.0-3.0 1.5-1.8 2.5-4.0 2.0-4.0 2.0-3.0

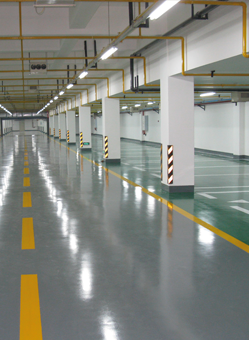

Пример расчета освещения с использованием линейных световых приборов

Освещение производственных и иных помещений: ДПП05-90-002
Высота помещения: 4 м, рабочая поверхность: 0,8 м
Коэффициент запаса: 1,5 (коэффициент уменьшения 0,66 - для DIALux)
Коэффициенты отражения: Потолок 70%, Стены 50%, Пола 20%
Световая отдача: 80 лм/Вт (Световой поток - 7200 Лм, мощность – 90 Вт)
Коэффициент мощности: 0,98
Индекс цветопередачи: 80
Максимально допустимая установленная мощность: 5.65 Вт/м2 (по СНиП требуется 7 Вт/м2)

Пример расчета освещения с использованием линейных световых приборов

Освещение производственных и иных помещений: ДСП12-100-001
Высота помещения: 6 м, рабочая поверхность: 0,8 м
Коэффициент запаса: 1,5 (коэффициент уменьшения 0,66 - для DIALux)
Коэффициенты отражения: Потолок 70%, Стены 50%, Пола 20%
Световая отдача: 71 лм/Вт (Световой поток - 7100 Лм, мощность – 100 Вт)
Коэффициент мощности: 0,97
Индекс цветопередачи: 80
Максимально допустимая установленная мощность: 6.25 Вт/м2 (по СНиП требуется 7 Вт/м2)

Пример расчета освещения с использованием точечных световых приборов

Освещение производственных и иных помещений: ДСП18-225-001
Высота помещения: 12 м, рабочая поверхность: 0,8 м
Коэффициент запаса: 1,5 (коэффициент уменьшения 0,66 - для DIALux)
Коэффициенты отражения: Потолок 70%, Стены 50%, Пола 20%
Световая отдача: 80 лм/Вт (Световой поток - 18000 Лм, мощность – 225 Вт)
Коэффициент мощности: 0,97
Индекс цветопередачи: 80
Максимально допустимая установленная мощность: 6.25 Вт/м2 (по СНиП требуется 11 Вт/м2)
