Промышленное освещение

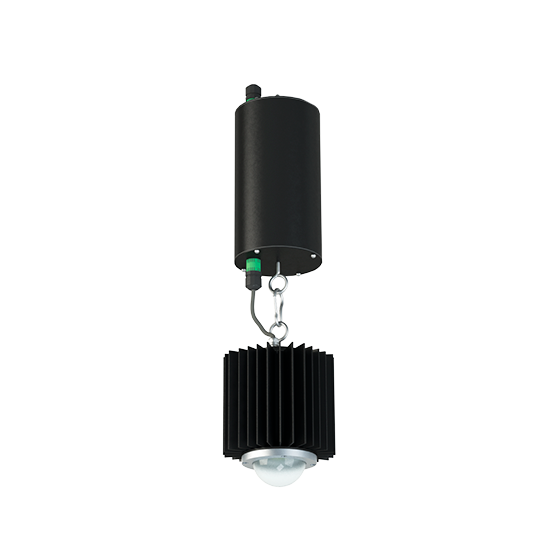

ДСП04-50-141 Star EM3 850
Нормативный документ: ТУ 3461-063-05014337-2016, ТР ЕАЭС 037/2016
Код: 1131505141
Код промышленной продукции по ТН ВЭД ЕАЭС: 9405190039
Класс защиты от поражения электрическим током
Степень защиты от пыли и влаги
Источник света
Климатическое исполнение
Рабочий диапазон температур
EAC
Индекс цветопередачи
Цветовая температура, К
Применение
Предназначены для освещения производственных и иных помещений с высокими пролетами.
56
Мощность (в нижнюю полусферу), Вт
7396
Световой поток (в нижнюю полусферу), лм
132
Световая отдача (в нижнюю полусферу), лм/Вт
80
Ra
5000
CCT, К
Описание серии
- Светильники соответствуют требованиям безопасности по ГОСТ IEC 60598-2-1-2011 и требованиям электромагнитной совместимости по ГОСТ IEC 61547-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ТР ЕАЭС 037/2016.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в сетях переменного тока с номинальным напряжением 220 В (диапазон рабочих напряжений 180-295 В), частоты 50 Гц (диапазон 45-55 Гц).
Электротехнические характеристики
Мощность (в нижнюю полусферу), Вт
56
Источник питания
драйвер
Потери в источнике питания, Вт
0
Тип напряжения
AC
Номинальное напряжение AC, В
220
Номинальное напряжение min AC, В
180
Номинальное напряжение max AC, В
295
Частота тока питающей сети, Гц
50
Коэффициент мощности (PF)
0,98
Эксплуатационные характеристики
IP (Степень защиты)
IP65
Класс защиты от поражения электрического тока
I
Климатическое исполнение
УХЛ4
Рабочая температура min,°C
1
Рабочая температура max,°C
35
Аварийное освещение
БАП
Да
Режим
Аварийный режим
Режим работы
Непостоянный
Мощность в режиме
5
Время работы, ч
3
Тестирование
Ручной тест (кнопка)
Индикатор
Да
Электронная защита от полной разрядки батареи
Да
Аккумуляторная батарея
Ni-Cd
Время зарядки, ч
24
Габаритные характеристики
Масса, кг
5
Длина (L), мм
150
Ширина (B), мм
150
Высота (H), мм
527

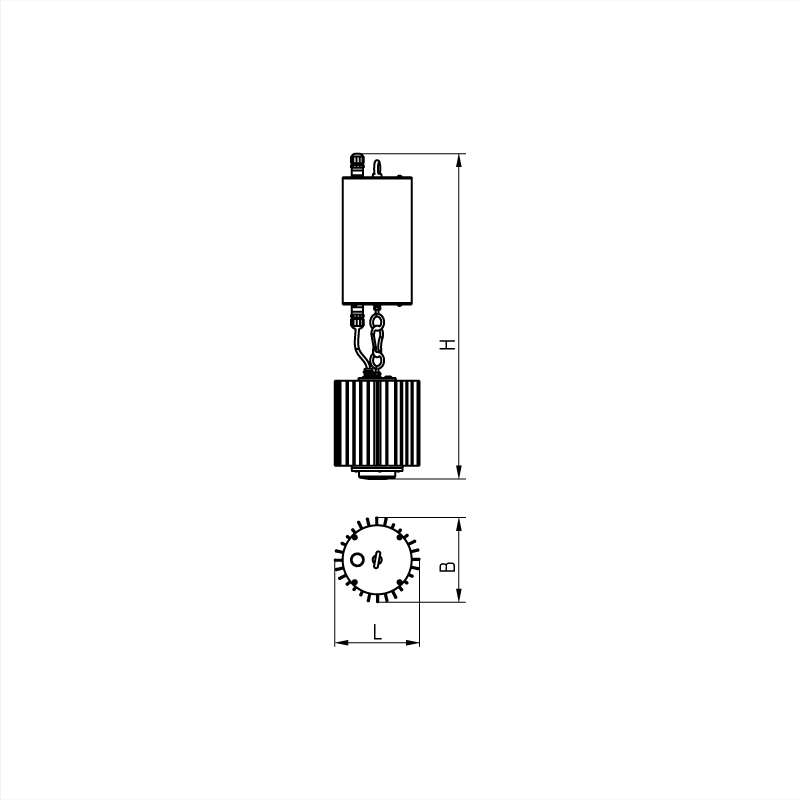

Чертеж
показать
Упаковка, маркировка
Гарантия, мес
36
Срок службы, лет
10
Система управлением освещением
Управление
Нет
Светотехнические параметры
КСС
"Д" косинусная
Кривая силы света (КСС)
"Д" косинусная
Ra
80
CCT, К
5000
Световой поток (в нижнюю полусферу), лм
7396
Световая отдача (в нижнюю полусферу), лм/Вт
132
Класс светораспределения
"П" прямого света по ГОСТ 34819-2021
Угол рассеяния, °
127°

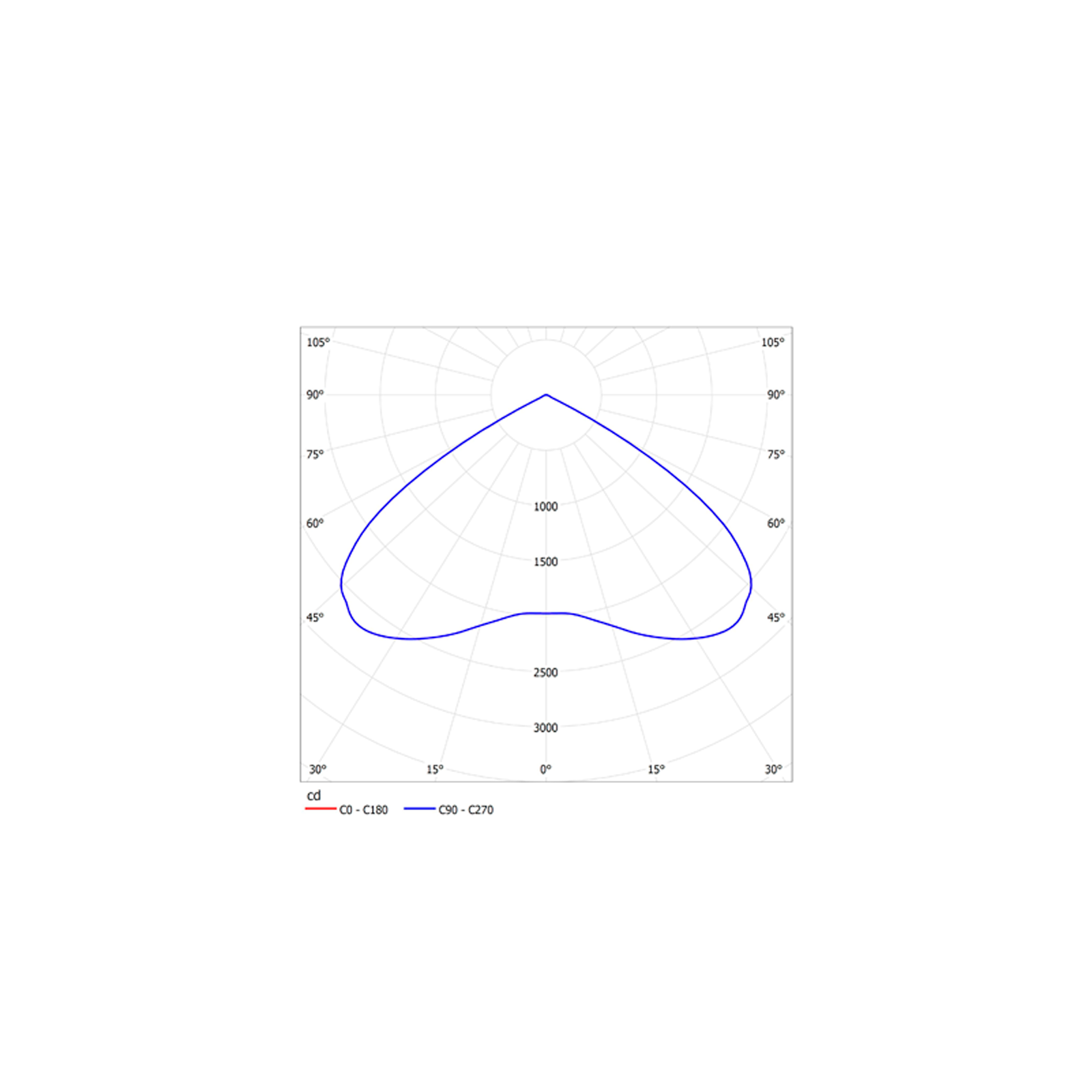

Кривая силы света
показать
Тип корпуса
Экструдированный
Корпус
Алюминий
Цвет корпуса/материал окраски
Черный (порошковое покрытие)
Тип корпуса ПРА
Экструдированный
Корпус ПРА
Алюминий
Цвет корпуса ПРА/материал окраски
Черный (порошковое покрытие)
Вводное устройство
Кабельнный ввод PG
Материал вводного устройства
Полимерный материал
Уплотнительная прокладка
Силиконовая резина
Монтажная панель
Сталь
Монтаж панели
В корпус ПРА
Цвет монтажной панели/материал окраски
Серебристый
Обечайка
Алюминий
Монтаж обечайки
На винты
Цвет обечайки/материал окраски
Серебристый
Линза
Прозрачная
Монтаж линзы
На винты
Материал линзы
Темперированное стекло
Крышки
Сталь
Монтаж крышек
На саморезы
Цвет крышек/материал окраски
Черный (порошковое покрытие)

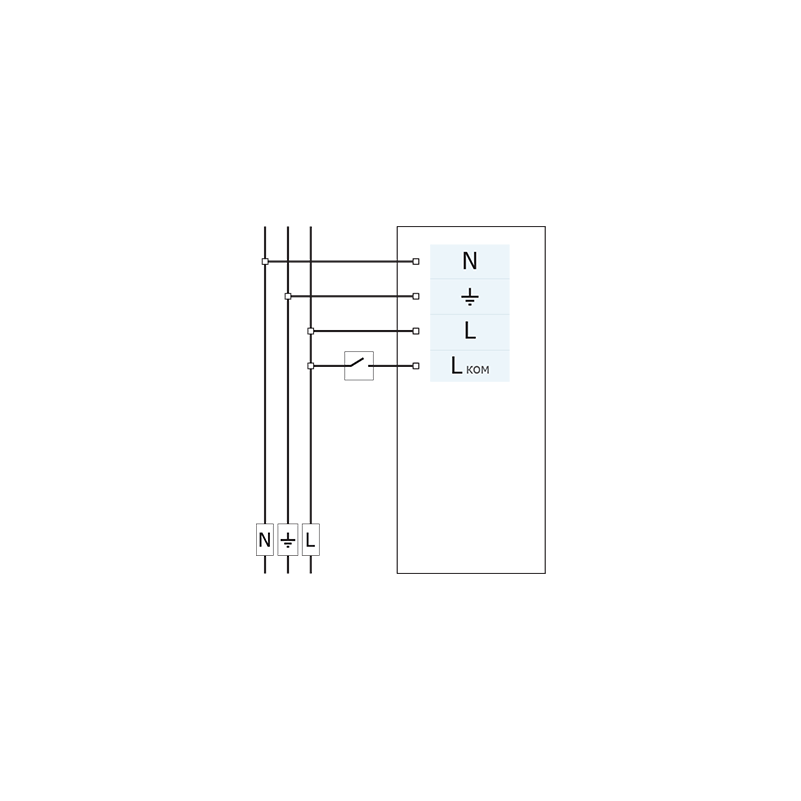

Тип подключения
Разъем
Подключение
4х2,5мм²
Способ установки
Подвесной
Монтажные устройства
Рым-болты с уплотнительной прокладкой
Тип монтажных устройств
Литой
Размещение монтажных устройств
Фиксированное
Цвет монтажных устройств/материал окраски
Серебристый
Материал монтажных креплений
Сталь
Онлайн калькулятор позволяет легко рассчитать количество светильников или уровень
освещенности.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Результаты программы расчета могут отличаться от результатов профессиональной программы.
Коэффициент отражения (потолок/стены/пол): 70 / 50 / 20
